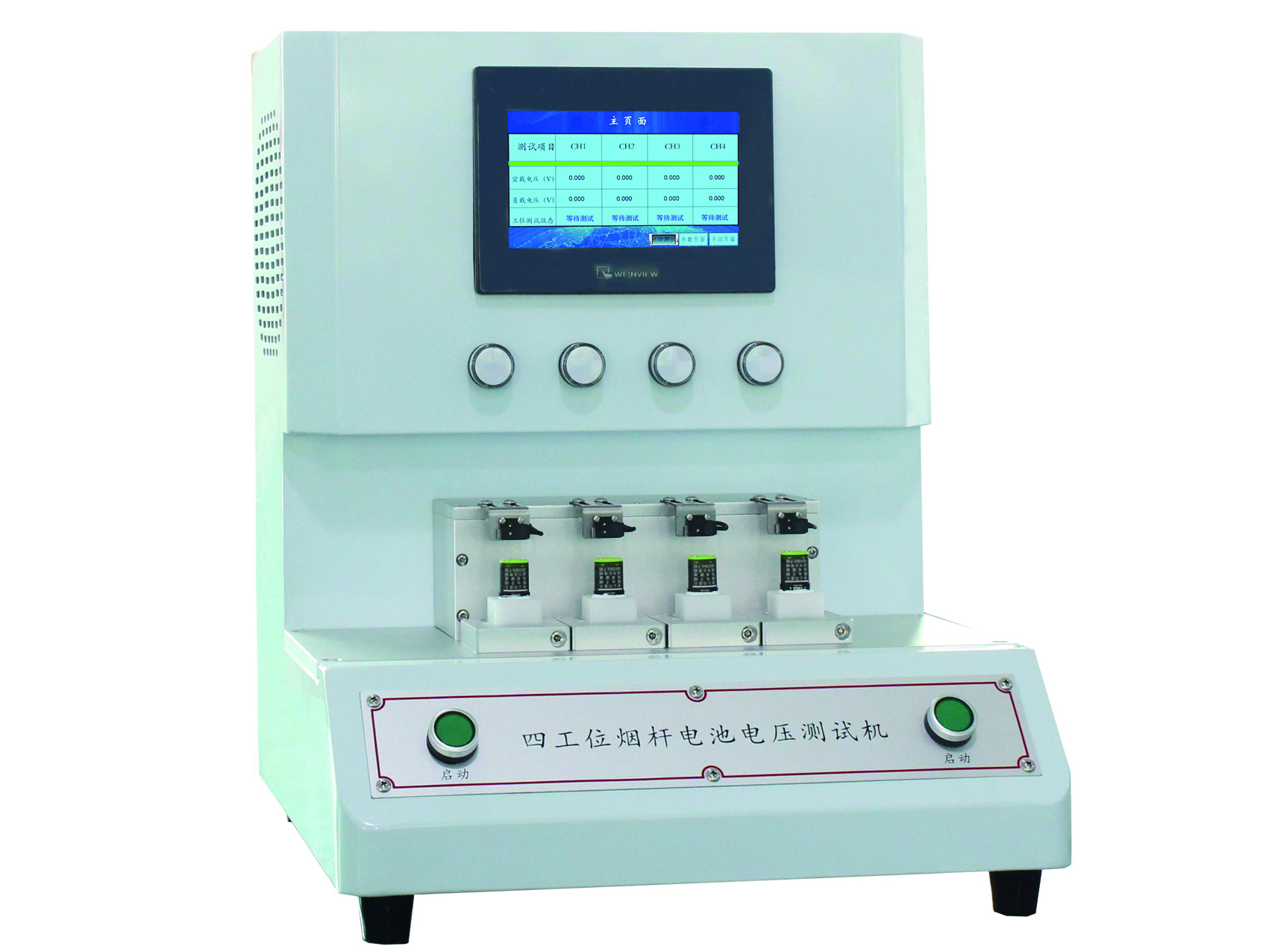

4工位煙杆電池電壓測試機

一、概述

本機器用於測試裝夾電子煙的煙杆電池電壓測試。可高效測試煙杆電池 空載電壓 負載電壓（負載電阻1~1.4歐選配）

二、操作流程

1. 把煙杆放入測試治具。

2. 按雙啟動按鈕啟動測試。

3. 機器開始測試，觸發電子煙杆采集負載電壓 空載電壓實際值。

4. 將所采集得到的實際負載電壓 空載電壓值，與所設定的電壓值上下限進行判斷OK/NG

5. 機器指示燈以綠 紅燈色指示OK/NG，不合格有蜂鳴提示。

6. 操作員按測試結果進行分放產品。良品放入下一步，不良品標識好放入不良托盤。

三、設備特性

1.測試項目範圍設定可調，適用於測試多種不同電壓的電池。

2.采用PLC和人機界麵觸摸屏程序控製係統，操作簡單，控製精準。

3.設備外觀結構精巧，占用麵積小。半自動測試設備有效減少人力。

四、技術參數
